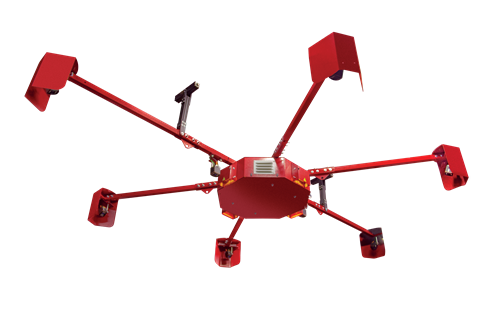

[라이스레이크] 측정 시스템 iDimension LTL/LTL XL Pallet

제품설명

iDimension LTL은 고급 감지 기술을 사용하여 화물의 입방 치수를 찾아 화물 코드 준수가 기록되고 선언되도록 합니다. 팔레트나 상자를 통해 운송되는 제품의 비율이 높은 LTL 운송업체와 회사에 이상적인 치수 측정은 측정 시 인적 오류를 제거합니다. 치수 측정기가 2초 이내에 화물 치수를 캡처하면 수동으로 계산하는 추가 노동이 제거됩니다.

주요특징

360° fork truck access for easy pallet placement in the target zone

Displays dimensions in 2 seconds

Minimal set up and training required

Bounding box images identify measurement cube

Color camera

모델명

재질

IP등급

정확도 등급

Minimum LC verification

A Freight Dimensioner That Assures Efficiency

Real-time Assessment for Accurate Pallet Dimensioning

응용 프로그램에 따라 최대 2개의 고해상도 카메라가 화물 식별, 손상 평가 및 추적을 수행합니다. 카메라 시야 내에서 쉽게 정렬하기 위해 LED 조명 키트가 바닥에 조명 그리드를 반사하여 지게차 운전자가 가이드를 칠하거나 테이핑하지 않고도 도움을 줍니다. 운전자 디스플레이는 운전자에게 즉각적인 피드백을 제공하여 치수와 시스템 상태를 전달합니다.

Quality Freight Dimensioning Systems That Last

움직이는 부품이 없고 솔리드 스테이트 설계로 iDimension LTL은 일반적인 LTL 환경에 쉽게 통합되고 하루 만에 설치할 수 있습니다. 견고한 컴퓨터와 산업용 전기 구성품은 운송 도크의 극한 조건을 견딜 수 있습니다. 네트워크 통합으로 모든 시설의 시스템에 적합합니다.

iDimension LTL/LTL XL Pallet Dimensioning System

대상 구역에 팔레트를 쉽게 배치할 수 있는 360° 포크트럭 접근
2초 안에 치수 표시
최소한의 설정 및 교육 필요
바운딩 박스 이미지로 측정 큐브 식별
컬러 카메라

Options

두 번째 컬러 카메라
작업 영역 및 대상 구역 LED 조명 키트
21.5인치 운전자 디스플레이는 포크리프트 또는 팔레트 잭 운전자에게 즉각적인 피드백 제공
데이터 및 이미지를 저장하고 ERP 및 WMS 시스템으로 데이터를 전송하는 iDimension SS
Stop & Go 활성화

LTL /LTL XL Specifications

Legal for Trade Measurement Capability:
LTL Drop and Clear:
Min: 12 × 12 × 12 in (30 × 30 × 30 cm)
Max: 96 × 96 × 96 in (244 × 244 × 244 cm)
LTL XL Drop and Clear:
Min: 12 × 12 × 12 in (30 × 30 × 30 cm)
Max: 144 × 96 × 96 in (365 × 244 × 244 cm)
Stop & Go:
Min: 12 × 12 × 12 in (30 × 30 × 30 cm)
Max: 72 × 72 × 84 in (183 × 183 × 213 cm)

Power Requirements:
110 to 240 VAC
25 ft (7.62 m) power cable included

Measurement Increment:
NTEP: 0.5 in
OIML: 2 cm

Dimensioning Speed:
Within 2 seconds from trigger to scan complete

Performance Characteristics:
Most surfaces are captured, including black plastic shrink wrap. Transparent/translucent and glossy surfaces may provide a variance.

Stop & Go Measurement Performance Characteristics:
Stop-trigger-go 2 seconds for Legal for Trade results. Best when used with a Rice Lake Legal for Trade forklift scale.

Item Placement:
Single pallet within the center of the target zone for best performance

Minimum Pallet Height:
4.25 in (108 mm) wood pallets

Minimum Ceiling Height:
12.75 ft

Shapes:
Solid shapes, 3 in (76 mm) protrusions will be included in dimensions

Lighting Conditions:
Operates in any indoor lighting environment

Temperature:
Operating:
14 °F to 104 °F (-10 °C to 40 °C)

Humidity:
0 to 90% non-condensing

Warranty:
Two-year limited (extended warranty available for purchase)
Sensors: five-year limited

Approvals:
NTEP 19-076
OIML R129-2000-A-NL1-24.04
EU MID T12563
FCC
CE

LTL XL Dimensions

iDimension LTL/LTL XL Dimensions
A	178.28 in (4,528 mm)	D	131.83 in (3,348 mm)
B	34.00 in (864 mm)	E	12.64 in (321 mm)
C	150.44 in (3,821 mm)
